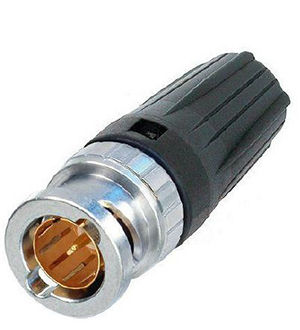

Neutrik 75Ω BNC 連接器 ─ NBNC75BJP9

各大電視台、政府大樓、賭場、酒店等均廣泛採用！

產品特色

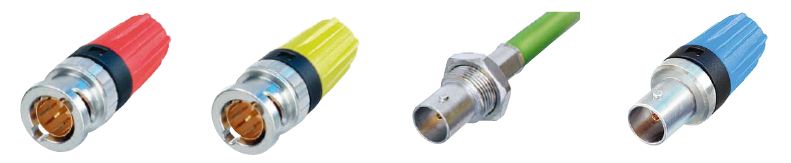

• rearTWIST原理－鎖定/無鎖定，使用簡單可行的軟接觸防護罩
  （專利DE100 48507）
• 由於隱藏式隔板，進入接外掛程式的“頭”可能是個問題，此為最佳解決方案。
  這些接外掛程式能從後面轉過來，而不是前面
• 真實的75Ω設計，符合HDTV/DVD的嚴格要求
• 滑動配合中央引腳插入提供了觸覺回饋
• 防護罩和夾套壓接技術阻止了電纜元件上接地銅帶暴露問題的產生
• 良好的電纜保護和鎖定
• 用於RG11電纜的大型樣式
• 精密的瑞士加工黃銅零件，具有良好的耐用性

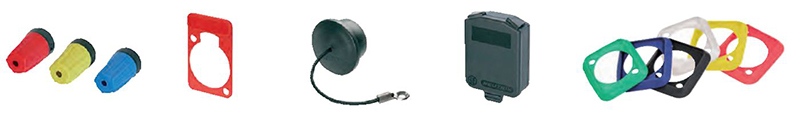

• 配件包括具有十種標準色彩的彩色保護罩，壓接工具和模組
• 精巧的母電纜插座，可用於如，Y型電纜

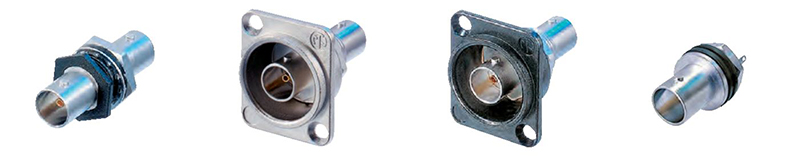

• 電纜插座具有可安裝面板樣式，用於固定安裝

Neutrik 產品規格

產品尺寸

產品技術數據
連接器類型	BNC 75 Ohm
類型	公
電氣性能
信號類型	HD, SDI, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV
接觸電阻	3 m (初始)
導電強度	1,5 kVdc
阻抗	75Ω
絕緣電阻	> 5 GΩ
額定電壓	500 V
電壓駐波比 (VSWR)	1.050 / > 32 dB up to 1 GHz 1.065 / > 30 dB up to 2 GHz 1.100 / > 26 dB up to 3 GHz
機械性能
電纜外徑	6.3 mm
中心接點鎖定	> 30 N (中心點)
捲曲尺寸	6,47 Hex crimp (shield) acc. IEC 60803 (die designation E)
捲曲尺寸	1,6 Square crimp (pin) acc. IEC 60803 (die designation 2)
插入力	< 25 N
使用壽命	> 1000 適配循環
鎖定裝置	Bayonett
適用電纜	Belden 1505F
電纜錨定	護套壓接
材料
接點	青銅 (CuSn6), 2 μm NiP15上的 0.2 μm AuCo (接地)
接點	黃銅 (CuZn35Pb2), 0.2 μm AuCo (中心接點)
絕緣體	Teflon PTFE
外殼	黃銅 (CuZn39Pb3)
外殼板
工作環境
符合標準	IEC 6016908, MIL 348A
工作溫度	-30 °C to +85 °C
捲曲性	符合IEC 60803 及 IEC 60352-2
